一、内容要点
本文提出，通过调整玻纤纸不同长度玻璃纤维的比例，提高CEM-3覆铜板的尺寸稳定性。
二、内容介绍
以往的玻纤纸，一般是由直径9-10μm、长度13mm左右的玻璃纤维，通过粘合剂粘合而制成的。由这种玻纤纸制成的CEM-3覆铜板，在加工过程中，尤其是热处理时，翘曲变形大。
树脂的热膨胀系数（60-90*10-6cm/cm.0C)比玻璃纤维5*10-6cm/cm.0C大。以往的玻纤纸，由于密度小、空隙多，上胶时树脂含量大。由这种玻纤纸制成的CEM-3覆铜板，在加热处理时，尺寸变化必然大。
通过用7mm以下的短玻璃纤维，填充玻纤纸中的空隙，从而提高玻纤纸的密度，使玻纤纸在上胶时，树脂量减小、树脂含量均匀。由此制成的CEM-3覆铜板的尺寸稳定性可以得到改善。
本文提出，在玻纤纸中，7mm以下的短玻璃纤维，应占20％以上，而8mm以上的玻璃纤维，应占40％以上。若7mm以下的短玻璃纤维低于20％，玻纤纸的密度没有达到要求，覆铜板尺寸稳定性的改善，效果不明显。若8mm以上的玻璃纤维达不到40％，无纺布的抗拉强度下降（如图1所示），在制造CEM-3过程中，玻纤纸容易出现断裂。
三、举例说明
按表1的要求，调整玻纤纸中不同长度玻璃纤维的比例。通过抄纸机，用环氧树脂作粘合剂，制成粘合剂含量为10％的玻纤纸。
用上述玻纤纸进行上胶，粘结片的树脂含量见表1.
用玻纤纸粘结片作芯料，玻纤布粘结片作面料，制成厚度1.6mm的CEM-3.产品的特性见表1.
表 1
CEM-3覆铜板的特性对比
| 例 |
1 |
2 |
3 |
| 玻纤纸中玻璃纤维比例 |
13mm |
40 |
85 |
100 |
| 6mm |
60 |
15 |
0 |
| 粘结片树脂含量（％） |
86.5 |
90.4 |
92.2 |
| 板的特性 |
热膨胀系数（*10-6） |
14 |
24 |
27 |
| 尺寸收缩（％） |
0.04 |
0.06 |
0.07 |
| 翘曲（mm) |
0.7 |
1.6 |
1.8 |

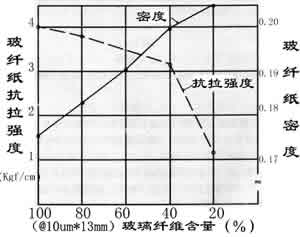

图1 8mm以上的玻璃纤维占有比例与玻纤纸抗拉强度和密度的关系
资料来源：特开平5-77361
注：本文发表在《覆铜板新技术新产品文集》1999.9
