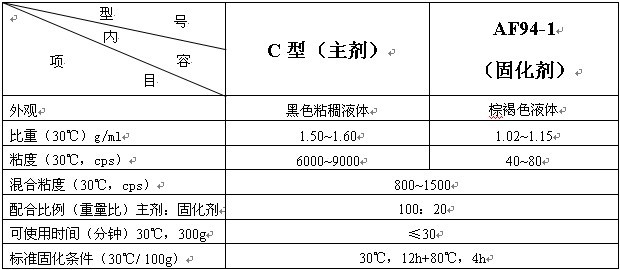

三、物理性能：

四、固化物性能：

介质损耗tgs                 ＜0.03

介电常数                     4~5

邵氏硬度                     ≥80

弯曲强度kg/cm                ＞800

吸水率%（23℃ 24h）          ＜0.05

硬化收缩率%                  ＜0.4

工作温度                     -30℃——+120℃

耐电压（1mm厚板）            ＞10000V

热变形温度                   ＜100℃

体积电阻率                   ＞1×10¹³Ω-cm

五、操作工艺：

1、使用时先将C型环氧树脂搅拌均匀。

2、根据需要量称取C型树脂搅拌加热到30℃。

3、按配比量准确称量AF94-1固化剂加入到C型树脂中搅拌均匀。

4、生产场所空气相对湿度应小于80%，温度应高于25℃，空气流动性好。

5、室温低于25℃以下需要加热到30℃条件下进行灌封和固化。

六、注意事项：

1、C型树脂长期存放可能有少量沉淀产生，用前请搅拌均匀。

2、C型树脂与AF94-1固化剂混合后室温下即会发生反应，致使物料粘度增大。故配料量不宜太多，应按可操作时间计算用量，现用现配，以免造成物料损失。

3、两组份必须按规定的质量比准确称量，并混合搅拌均匀。

4、请勿将物料开盖后敞口存放，以免吸湿影响使用效果。

七、安全与毒性：

1、C型环氧树脂与AF94-1固化剂直接与皮肤接触或误吞食会造成过敏性皮炎或对呼吸道及肠胃造成伤害。

2、工作场所应有良好的通风排气设施。

3、在操作中必须始终遵循强制性或推荐使用的卫生条件标准。

八、贮运条件：

1、C型主料：        25kg/桶

AF94-1固化剂：   20kg/桶

2、主剂和固化剂应密封存放于干燥通风、温度在40℃以下的室内并注意防火防潮。

3、储存期：六个月

注：以上测试的典型数据，仅供客户使用时参考，并不能完全保证于某个特定环境时能达到的全部数据，敬请客户使用时以实测数据为准。
