8．3聚氨酯漆涂层的软化温度
目的
固化的质量控制和软化温度。
样品
胶合板上的聚氨酯涂层(镶木地板漆)，样品1至3。
条件
测试仪器：
TMA
球点探头
样品制备：
用刀分离油漆涂层。样品厚度约0.5mm。
TMA测试：
以5K／min从25℃升温至l50℃；探头末端上的力为0.05N。
气氛：静态空气

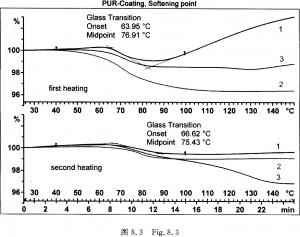

解释 图示为纵座标表示为原始样品厚度百分数的第一次和第二次TMA升温曲线。对每种情况，都用同一样品进行第一次和第二次升温。在第二次测试中，冷却后探头在样品上更换位置(即在不同部位上)。
第一次和第二次升温的软化行为是非常不同的，因为预期在较高温度下有后固化反应。与样品l和2不同，样品3始终显示两次软化行为，它表明存在两层。样品l与样品2不同最
明显的是在第一次升温，其中样品1在软化点后膨胀相当快。
计算 测定作为软化特征值的起始温度(玻璃化转变温度)。对所有曲线，40℃和l00℃用作切线的界限。
|
样品
|
第一次升温
起始点，℃
|
第二次升温
起始点，℃
|
|
l
|
64
|
67
|
|
2
|
58
|
69
|
|
3
|
61
|
64
|
样品2第一次和第二次升温的起始温度的差异表现出最大，因此此例的固化最差。
结论 热机械分析能够辨别不同涂层，特别是软化行为。在第一次和第二次升温之间有显著的不同，最可能的原因是由于后固化。
注：因为木材膨胀，所以对于评估不同涂层的质量来说，涂层连同木材基板一起测试是不合适的。因此涂层必须分开，而可能有少量木材附着在涂层上。不过，与刮下油漆涂层并在坩埚中压实的DSC测试相比，这类样品制备是更简单的。
-----------------------------------------------------------------------------------------------------------------------------------------
(责任编辑：admin)----[注:本网站(中国环氧树脂应用网http://www.epoxy-c.com联系人:金先生13915284081)发布的有关产品价格行情信息，仅供参考。实时价格以现实流通中为准。受众若发现信息有误，可向本网建议及时修改或删除。受众在浏览本网站某些产品信息之后，使用该产品时请向专业人士及生产商和经销商咨询，本网站不对该产品的任何使用后果负责。本站所有文章、图片、说明均由网友提供或本站原创，部分转贴自互连网,转贴内容的版权属于原作者。如果本站中有内容侵犯了您的版权，请您通知我们的管理员,管理员及时取得您的授权或马上删除!]
