环氧丙烯酸酯(Epoxy acrylate^①)是由商品氧树脂和丙烯酸或甲基丙烯酸酯化而得，是目前国内光固化产业内消耗量最大的一类光固化低聚物。根据结构类型，环氧丙烯酸酯可以分为双酚A型环氧丙烯酸酯、酚醛环氧丙烯酸酯、改性环氧丙烯酸酯环氧化油丙烯酸酯，其中又以双酚A型环氧丙烯酸酯用量最大。



    ① EA简写为环氧丙烯酸酯。以下同。

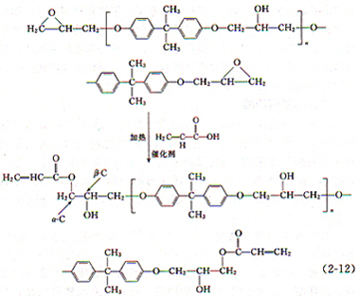

    双酚A环氧丙烯酸树脂由双酚A环氧树脂和丙烯酸（或甲基丙烯酸）反应而得[式（2-12）]。其分子结构中含芳环和侧位羟基，对提高附着力有利，而脂肪族环氧丙烯要的附着力就很差。芳环结构还赋予树脂较高的刚性、拉伸强度及热稳定性。总体而言，双酚A环氧丙烯酸酯的主要特点包括：光固化反应速率很快，固化后硬度和拉伸强度大，膜层光泽度高，耐化学品腐蚀性优异。其在光固化涂料配方中应用很广。缺点是固化膜柔性不足，脆性高，光固化后膜层中残余的丙烯酸酯基团较多，聚合反应在较低转化率下就被刚硬的交联网状结构“冻结”，残留的未反应基团对耐老化、抗黄变等性能不利。因此双酚A环氧丙烯酸酯常常需要大量活性稀释剂调低黏度，并且尽量减少高官能度“硬性”活性稀释剂的用量，合成环氧丙烯酸酯时，以柔性长链脂肪二酸（如壬二酸）或一元羧酸（如油酸、蓖麻油酸等）部分替代丙烯酸，在环氧丙烯酸酯链上引入柔性长链烃基，可改善其柔韧性。也可以配合聚氨酯丙烯酸酯低聚物使用以增加柔性。
