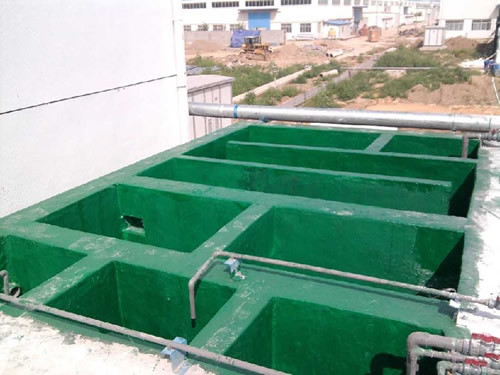

环氧树脂胶用于水池防腐工程











氰凝是以环氧树脂为基料部分添加剂组成的高分子化学浆液。氰凝的最大特性:能二次渗透和发生膨胀,有优异的粘结强度,遇水反应粘度增加,固化成不溶与水的固结体,具有较高的机械强度,抗渗、耐磨、耐水、耐腐蚀,同时对混凝土有加固与补强作用。

氰凝涂层一般用于建筑物混凝土表面的防渗、防水防腐。

一、基层表面处理:
涂布前基层处理对与取得优良的氰凝防水层有着重要的作用。

1.基层要求必须平整、牢固、干燥。
基层要求尽可能平整、有利于氰凝均匀的覆盖,当混凝土基层面有较大凹凸不平时,或有细缝时,应先用水泥填嵌抹平;对突出物要铲除干净。

2.清除污物:
当基层表面有油污、浮尘等脏物时要清除干净,这样才能保证涂层与基层之间的足够粘结强度。

3.基层表面干燥处理方法:
为了提高氰凝涂层与混凝土基层的粘结强度与表面渗透性,基层表面应尽量干燥。
A.烘 烤:基层潮湿面不大时,可用喷灯或太阳灯烘烤以促使水分的蒸发。
B. 封堵:基面有滴水成线时可用快干水泥封堵、养护,待表面干燥后进行涂装。

二、氰凝的配制:
氰凝在施工时必须加入专用的稀释剂,调配到一定的粘度时才可以施工;配制浆液时应用干燥的容器,配好的浆料应一次用完,现配现用。

三、施工工具:
以油漆滚筒为主,配以漆刷等。

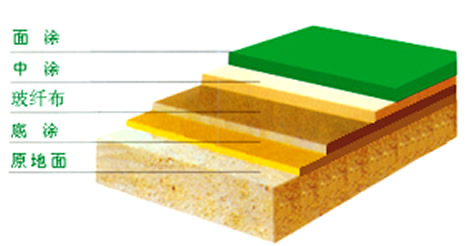

四、施工工序:(二布七涂)
当基层处理好后,进行第一道涂刷,第一道涂料要调配的稀一点,提高涂层对基层的渗透性。玻璃纤维布采用厚为0.2mm的脱蜡白金玻璃纤维布.
1.涂刷第一道底漆后,干燥10分钟,将玻璃布展开平铺,用干净漆刷或滚筒用氰凝涂料在玻璃纤维布表面整体滚涂,使玻璃布紧贴基面,无起皱、脱壳等现象。
2.做第二道玻璃纤维布时,要等第一道(一布一涂)表干后方可进行施工。施工方法相同。涂料一般表干时间为3-8小时,实干为24小时。

3.等布干透后,在白金布上做两道氰凝腻子。
4.等腻子干透后,开始做面涂,面漆滚涂二道,必须滚涂均匀。
5.氰凝施工完成后,要检查一次,有起皱、脱壳部位应铲除,重新修补。
6.施工完成以后,涂膜一般应养护3天才能使用。

五、涂层的质量标准:
涂铺好的玻璃布涂层应平整、服帖、无露白、无起鼓现象,并且无渗水现象。在正常使用情况下,保证使用五年。

六、注意事项:
在氰凝涂料施工过程中,应注意通风;施工现场禁止明火作业,以防火灾的发生;使用工具及设备须及时用稀释剂冲洗干净,以备下次使用。产品存放要密封、防潮、防火严禁日晒雨淋。






-----------------------------------------------------------------------------------------------------------------------------------------
(责任编辑:admin)----[注:本网站(中国环氧树脂应用网http://www.epoxy-c.com联系人:金先生13915284081)发布的有关产品价格行情信息,仅供参考。实时价格以现实流通中为准。受众若发现信息有误,可向本网建议及时修改或删除。受众在浏览本网站某些产品信息之后,使用该产品时请向专业人士及生产商和经销商咨询,本网站不对该产品的任何使用后果负责。本站所有文章、图片、说明均由网友提供或本站原创,部分转贴自互连网,转贴内容的版权属于原作者。如果本站中有内容侵犯了您的版权,请您通知我们的管理员,管理员及时取得您的授权或马上删除!]

返回
