UNF-5 型萘系减水剂用于以下 10 类混凝土中：
1 、普通混凝土 ordinary concrete
干密度为 2000~ 2800kg /m 3 的水泥混凝土。
2 、干硬性混凝土 stiff concrete
混凝土拌合物的坍落度小于 10mm 且须用维勃稠度 (s)
表示其稠度的混凝土。
3 、塑性混凝土 plastic concrete
混凝土拌合物坍落度为 10 ～ 90mm 的混凝土。
4 、流动性混凝土 pasty concrete
混凝土拌合物坍落度为 100~ 150mm 的混凝土。
5 、大流动性混凝土 flowing concrete
混凝土拌合物坍落度等于或大于 160mm 的混凝土。
6 、抗渗混凝土 impermeable concrete
抗渗等级等于或大于 P6 级的混凝土。
7 、抗冻混凝土 frost-resistant concrete
抗冻等级等于或大于 F50 级的混凝土。
8 、高强混凝土 high-strength concrete
强度等级为 C60 及其以上的混凝土。
9 、泵送混凝土 pumped concrete
混凝土拌合物的坍落度不低于 100mm 并用泵送施工的混凝土。
10 、大体积混凝土 mass concrete
混凝土结构物实体最小尺寸等于或大于 1m
，或预计会因水泥水化热引起混凝土内外温差过大而导致裂缝的混凝土。
一、 适用范围
1、适用于各类工业与民用建筑、水利、交通、港口、市政等工程中的预制和现浇混凝土、钢筋混凝土、预应力钢筋混凝土。
2、适用配制早强、高强、高抗渗、自密实泵送混凝土及自流灌浆材料。
3、可广泛用于自然养护及蒸汽养护混凝土工程及制品。本品减水增强作用显著，早期效果尤佳，可大大加快模板和场地周转，缩短工期。对蒸汽养护混凝土制品，
掺入检测掺量的本产品可降低养护温度，缩短养护时间。夏季高温季节可取消蒸汽养护，应用一吨本产品，可节约40～60吨煤。
4、对于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥和火山灰硅酸盐水泥均有良好的适用性。
二、 主要性能
1、本产品分粉剂和液体两种。粉剂呈棕褐色；液体呈棕黑色。产品无毒、无臭、不燃，对钢筋无锈蚀作用。
2
、提高强度。在混凝土中加入掺量为0.3%?～1.5%的本产品，在水泥用量和坍落度相同的情况下，可减少拌和用水9%～29%以上。掺入检测掺量的本产
品其一天抗压强度可提高70%～100%，三天抗压强度可提高50%?～80%，二十八天抗压强度可提高25%～50%。后期强度明显提高，大大改善和提
高混凝土物理力学性能，使混凝土的抗压、抗拉、抗折强度，弹性模量及长期强度都有相应提高。
3、改善混凝土拌和物的和易性，增加坍落度。在相同的水泥用量及水灰比情况下，加入检测掺量的本产品，可明显增大混凝土的坍落度，改善混凝土的和易性，坍落度可增加12cm以上。
4、节约水泥，在坍落度和强度相同的情况下，加入检测掺量的本产品，可节约水泥12%以上。
三、 匀质性指
|
测试项目
|
企 标
|
测试结果
|
|
硫酸钠含量（%）
|
≤20
|
19.1
|
|
含水率 （%）
|
≤8.0
|
7.1
|
|
pH 值
|
7～9
|
7.8
|
四、
掺UNF-5型低氯低碱超高浓高效减水剂混凝土性能指标
|
检测项目
|
企标
|
检测结果
|
检测项目
|
企标
|
检测结果
|
|
减水率（%）
|
≥20
|
21.8
|
抗压强度比（%）
|
1d
|
≥180
|
200
|
|
泌水率比（%）
|
≤90
|
79
|
3d
|
≥170
|
194
|
|
含气量（%）
|
≤2.0
|
1.6
|
7d
|
≥150
|
161
|
|
凝结时间差（min）
|
初凝
|
-90～+120
|
+20
|
28d
|
≥130
|
142
|
|
终凝
|
+13
|
收缩率比（%）
|
28d
|
≤130
|
125
|
|
对钢筋锈蚀作用
|
无
|
无
|
|
注：检测掺量0.75%（以水泥用量计）
|
五、推荐掺量

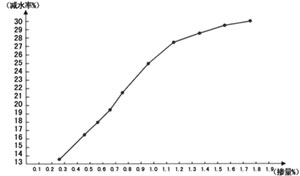

掺量与减水率曲线图
|
根据使用时混凝土不同强度等级及应用范围不同，常规掺量范围为0.3～0.8%。如配制高强，超高强混凝土可在掺量范围为
0.8～1.8%内选择。最佳掺量0.75%。液体按含固量折算。
六、使用方法
1、配制成所需浓度的溶液后使用。
2、粉剂可直接使用，也可待水泥骨料加入60%拌合水充分润湿后再加入粉剂。
3、本产品可与其它功能外加剂复配成特殊功能的外加剂，但需经试验后方可使用。
七、包装、运输、贮存
1、粉剂采用内衬塑料袋，外编织袋包装。每袋净重25kg±0.13
kg或50 kg±0.25
kg；液体采用塑料桶包装，塑料桶要求密封，防止外溢或者蒸发干涸。也可采用槽车运输。
2、运输时粉剂谨防遇锋利物，以防止破包受潮。若受潮经检验合格仍可使用，不影响使用效果。
3、本产品应贮存在通风、干燥的专用仓库内，有效期一年。超过有效期经检测合格后仍可使用。
八、主要用途和应用实例
高效减水剂可用于日最低气温
0 ℃
以上施工的混凝土，并适用于制备大流动性混凝土、高强混凝土及蒸养混凝土。
1 、配制早强混凝土
在混凝土予制构件及现浇混凝土中应用 UNF-5
减水剂，达到脱模强度的时间可缩短一半左右，从而场地和模板周转加快，产量提高，同时质量也显著改善。
水泥制品厂在自然养护生产的混凝土构件中应用 UNF-5
减水剂取得了较好的经济效益。如水泥制品厂在农房构件生产中应用减水剂，年产值增加
41 万元，年税利增加 2 万多元，节省水泥 500 吨，为农民多提供
3570 间建房材料。水泥制品厂在建筑构件中应用减水剂，产量增加
70~100% ，年利润增加 2.84 万元，节省水泥 110 吨。
2 、配制早强砂浆
在钢丝网水泥造船中应用 UNF-5
减水剂，砂浆的早期强度显著提高。在气温 15 ℃
以上时取消了钢丝网水泥造船的蒸汽养护，生产周期与蒸汽养护的相同，每吨位水泥船降低成本
4~5
元；低温季节，通蒸汽的时间比不用减水剂的缩短一半以上，每吨位降低成本 3
元左右。调查十八个应用单位表明，一年来应用减水剂建造船舶 13.21
万吨位，节煤 4182 吨，增加收益 25
万多元，同时改善了劳动条件，提高了产品质量。
3 、蒸养混凝土
在蒸养混凝土中应用 UNF-5
减水剂，可缩短蒸养时间或降低蒸养温度，夏秋高温季节甚至可取消蒸汽养护。如墙板厂在框架轻板建筑用的钢筋混凝土空心柱中应用减水剂取消了蒸汽养护，一年
来由此节煤 200 多吨，增加收益一万多元。应用表明，一吨 UNF-5
减水剂可节煤 50~60 吨。
4 、大模板施工用混凝土
大模板施工工艺要求混凝土拌合物具有较好的流动性，良好的保水性和粘聚性，同时要求混凝土具有较高的早期强度。一般
8~12h 要求达到拆模强度（ 1MPa 以上，冬季 4MPa 以上），
24 小时后要求强度大于 4MPa
，以便安装楼板。北京市第二建筑工程公司在西便门高层住宅楼、北京市第三建筑公司在复兴门外高层建筑大模板施工中应用
UNF-5 减水剂，取得了良好效果。
5 、泵送剂混凝土
在泵送混凝土中应用 UNF-5
减水剂，可提高混凝土的可泵性，同时混凝土的强度不因坍落度的增加而下降。如北京市三建筑工程公司在中日友谊医院泵送混凝土施工中应用
UNF-5 减水剂，坍落度控制在 12~ 15cm
，可泵性能良好，混凝土抗压强度 ? 7 =21MPa ， ? 28
=34 MPa 。
6 、高强混凝土
试验表明，掺常用量的 UNF-5 减水剂（如 C×0.7%
），采用目前一般的混凝土工艺，就可配制 C50 以上的混凝土，所以
UNF-5 减水剂适用于一些高强混凝土制品，如轨枕、梁、柱等。
现浇混凝土、道路混凝土、防水混凝土、商品混凝土、流态混凝土、喷射混凝土中应用
UNF-5
减水剂，既可节省水泥，又可满足混凝土对流动性、早强、高强、抗渗等性能要求。
九、应用注意事项
1 、 UNF-5 减水剂的掺量为水泥重量的 0.5~0.75%
，有条件时应通过试验确定其适宜掺量。
2 、 UNF-5
减水剂可以粉剂直接掺入使用，也可以配成溶液使用。以粉剂掺入使用时，当有粗粒和结块应筛除，搅拌时间适当延长。在某些水泥中
UNF-5
型减水剂滞后于拌合水掺加，可提高减水剂的塑化作用效果，节省减水剂用量。当采用多孔骨料时，必须先加水，最后加减水剂。
3 、当气温较低时，可用 UNF-5
减水剂与早强剂复合使用来提高早期强度。如复合水泥重量 0.5~1.0%
的元明粉（既无水硫酸钠）。元明粉应加在水泥上，不能倒在潮湿的砂石上。否则元明粉遇潮结块，搅拌过程中不易溶解，引起硬化混凝土胀裂。
4 、 UNF-5
减水剂对硅酸盐水泥、普通硅酸盐水泥、粉煤灰硅酸盐水泥等均有效，对特种水泥需经过试验后方可使用。
5 、运输和保管时应避免受潮。受潮结块后性能不变可配成水溶液使用。
6
、搅拌过程中要严格控制减水剂用量、用水量，选择合适的掺加方法，搅拌时间要适宜，随拌随用，尽量缩短运输及停放时间等。
