三、聚癸二酰已二胺
1.名称与结构
学名：聚癸二酰已二胺
俗称：尼龙610
英文名称：Ploychexamethylene
Sebacamide，Nylon610（PA610）
结构式：
2.合成工艺路线
（1）癸二酸的制备
癸二酸为白色粉末状结晶，相对分子质量202.24，熔点34℃，密度1.27g·cm-3，酸值大于545mgKOH/g，易溶于乙醇难溶于水，它的腐蚀性很强，熔融时温度升高与空气可发生氧化分解，温度大于300℃以上分解，是PA610、PA1010的单体。

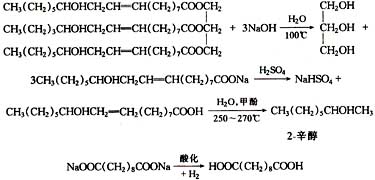

癸二酸的制备主要以蓖麻油为原料，先用NaOH将蓖麻油皂化制得蓖麻酸和甘油，再将蓖麻油酸在NaOH作用下进行热碱裂解，得到癸二酸钠盐，经酸化制得癸二酸，其反应过程如下：
（2）聚合工艺过程
尼龙610是以已二胺和癸二酸为单体，用合成尼龙66的类似方法，先将癸二酸溶解于乙醇中，加入已二胺中和生成尼龙610盐，然后，在270～300℃，1.7～2.0MPa压力下再将盐进行缩聚制成尼龙610，反应式如下：
尼龙610生产工艺路线有间歇聚合和连续聚合，其工艺过程如下所示。
3.突出特点与用途
PA610的较突出特点是兼具较好的刚性和良好的低温韧性，尺寸稳定性好，适用汽车、机械部件，尤其是适合于制造尺寸稳定性要求高于领域。
四、聚十二烷酰已二胺
1.名称与结构
学名：聚十二烷酰已二胺
俗称：尼龙612
英文名称：Polyhexamethylene
dodecanamide Nylon
612（PA612）
结构式：
2.合成工艺路线
（1）原料路线

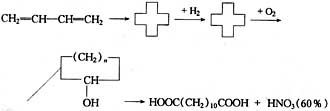

尼龙612的原料为已二胺和十二碳二酸，十二碳二酸的制备方法可以用丁二烯三聚再经加氢合成环十二烷，空气氧化环十二烷制备环十二碳酮和环十二碳醇，最后经硝酸氧化制备十二碳二酸。反应式如下：
（2）聚合过程
尼龙612的合成方法类似尼龙66的制备方法，也是将两种单体和生成尼龙612盐（熔点166℃），再经缩聚制得尼龙612，聚合反应式如下：
尼龙612是一种韧性较好的尼龙，主要用作刷、单丝、电线包覆等，可用注射、挤出、吹塑等成型方法加工各种部件、板材、管材和薄膜。
