（一）系统组成本系统由计算机专用设备、显示屏幕、视频输入端口和系统软件等组成。 ●
计算机及专用设备：计算机及专用设备直接决定了系统的功能，可根据用户对系统的不同要求选择不同的类型。
●显示屏幕：显示屏的控制电路接收来自计算机的显示信号，驱动LED发光产生画面，并通过增加功放、音箱输出声音。
●视频输入端口：提供视频输入端口，信号源可以是录像机、影碟机、摄像机等，支持NTSC、PAL、S_Video等多种制式。

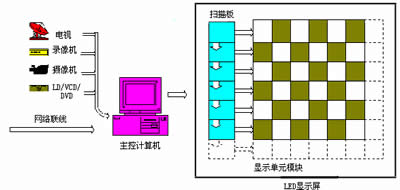

●系统软件：提供LED播放专用软件，powerpoint或ES98视频播放软件。系统原理图如下：
（二）系统功能该系统具备如下功能：
●以计算机为处理控制中心，电子屏幕与电脑显示器(VGA)窗口某一区域逐点对应，显示内容实时同步，屏幕映射位置可调，可方便随意地选择显示画面的大小。●显示点阵采用超高亮度
LED发光管(红、绿双基色)，256级灰度，颜色变化组合65536种，色彩丰富逼真，并支持VGA24位真彩色显示模式。
●
配备图文信息及三维动画播放软件，可播放高质量的图文信息及三维动画。播放软件显示信息的方式有覆盖、合拢、开帘、色彩交替、放大缩小等十多种形式。
●
使用专用节目编辑播放软件,可通过键盘,鼠标、扫描仪等不同的输入手段编辑、增加、删除和修改文字、图形、图像等信息。编排存于控制主机或服务器硬盘,节目播放顺序与时间,实现一体化交替播放,并可相互叠加。●可以接收显示录像机、影碟机等视频信号。
LED视频显示系统：
系统介绍及特点
1.模块化设计：电路设计按功能分成不同的模块，每个模块之间只需要极少的联系，极大地提高了系统的稳定性、可靠性。调试难度、维护难度大大降低，可靠性高。所有硬件电路全部选用进口元器件，品质高，可靠性好。
2.先进的分布式扫描技术：显示部分的扫描采用扫描控制技术，显示部分被分成不同的单元，独立进行扫描。每个单元之间的信号传递采用信号锁存技术进行同步控制。显示的稳定性大大增加。
3.
精心设计的通信接口技术：通信距离可达1000米。可以抗击±15KV的静电放电冲击。RS-422专用设计接口。极大地提高了系统通信的可靠性。
4.
软件设计新颖：WINDOWS风格界面，设计专用软件经验丰富。软件功能强、操作简便。通用显示屏软件具有良好的用户界面，清晰的菜单窗口，用户可以根据需要，任意编排节目，既能播放录像，也能播放动画文字、插播消息等。
5.
可视性好：产品采用进口LED晶片，构成的显示屏具有高亮度、色彩鲜艳、视角大、寿命长（100,000小时）稳定性高、响应速度快等特点。
6. 易于安装：采用显示单元板或显示单元箱体，根据用户要求和应用场所要求任意组装成所需要的显示屏尺寸，并且便于维护。
LED电子显示屏系统简介及分类
近年来LED显示屏市场得到了迅猛的发展，已经广泛应用到银行、邮电、税务、机场、车站、证券市场及其它交易市场、医院、电力、海关、体育场等多种需要进行公告、宣传的场合。
目前LED显示屏作为信息传播的一种重要手段，已经成为城市信息现代化建设的标志。随着社会经济的不断进步，以及LED显示技术的不断完善，人们对LED显示屏的认识将会越来越深入，其应用领域将会越来越广。
LED是发光二极管Light Emitting Diode
的英文缩写。LED显示屏是由发光二极管排列组成的一显示器件。它采用低电压扫描驱动，具有如下优点：1、耗电省、2、使用寿命长、3、成本低、4、亮度高、5、视角大、6、可视距离远、7、规格品种多。
LED显示产品系列
A、单色、彩色条形显示屏、B、计算机控制数码显示屏、C、单色图文显示屏、D、三色（红、绿、黄）图文显示屏、E、点阵和数码混合显示屏（证券屏）、F、双基色（红、绿）多媒体视频同步显示屏、G、三基色（红、绿、蓝）多媒体视频同步显示屏
LED显示屏分类方式按显示颜色分为：单红色、单绿色、红绿双基色、
红绿蓝三色按使用功能分为：图文显示屏、多媒体视频显示屏、行情显示屏、条形显示屏按使用环境分为：室内显示屏、室外显示屏、半户外显示屏按发光点直径分为：φ3.0、φ3.7、φ4.8、φ5.0、φ8.0、ph8、ph10、ph16、ph20等。
LED显示屏技术特点
A、效果卓越：采用动态扫描技术，画面稳定，无杂点，图像效果清晰，动画效果生动，多样；视频效果流畅；
B、内容丰富：可显示文字、图表、图像、动画、视频信息；
C、方式灵活：可由用户任意编排显示模式；
D、质量保证：采用进口发光材料、高品质IC芯片、无噪声大功率电源；
E、信息量大：显示的信息不受限制；
F、维修方便：模块化设计，安装，维护方便；
使用环境：LED显示屏按使用环境分为室内LED显示屏和室外LED显示屏。
显示颜色：LED显示屏按显示颜色分为单基色LED显示屏（含伪彩色LED显示屏），双基色LED显示屏和全彩色（三基色）LED显示屏。按灰度级又可分为16、32、64、128、256级灰度LED显示屏等。
显示性能：LED显示屏按显示性能分为文本LED显示屏、图文LED显示屏，计算机视频LED显示屏，电视视频LED显示屏和行情LED显示屏等。行情LED显示屏一般包括证券、利率、期货等用途的LED显示屏。
基本发光点非行情类LED显示屏中，室内LED显示屏按采用的LED单点直径可分为Φ3mm、Φ3.75mm、Φ5mm、Φ8mm、和Φ10mm等显示屏；室外LED显示屏按采用的象素直径可分为Φ16mm、Φ19mm、Φ22mm和Φ26mm等LED显示屏。行情类LED显示屏中按采用的数码管尺寸可分2.0cm(0.8inch)、2.5cm(1.0inch)、3.0cm(1.2inch)、4.6cmm(1.8inch)、5.8cm(2.3inch)、7.6cm(3inch)等LED显示屏。
大屏幕拼接显示屏系统
一般用户在需要同时观看的信源较少时，适合选择单机大屏幕。但在较为复杂的监控中，如大型邮电通信系统、道路交通管理、能源分配输送、工业控制、110报警等领域，需全景浏览，统一指挥，就必须选择大屏幕拼接系统。大屏幕拼接系统不再受单机分辨率和亮度的影响，例如一个2×2四个单机的拼接系统，单机分辨率为1024×768，亮度为500lm，则拼接后的系统分辨率为2048×1536，亮度为2000lm。拼接系统主要由三部分组成：大屏幕投影墙、投影机阵列、控制系统。其中控制系统是核心，目前世界上流行的拼接控制系统主要有三种类型：硬件拼接系统、软件拼接系统、软件与硬件相结合的拼接系统。
硬件拼接系统是较早使用的一种拼接方法，可实现的功能有分割、分屏显示、开窗口：即在四屏组成的底图上，用任意一屏显示一个独立的画面。由于采用硬件拼接，图像处理完全是实时动态显示，安装操作简单；缺点是拼接规模小，只能四屏拼接，扩展很不方便，不适应多屏拼接的需要；所开窗口固定为一个屏幕大小，不可放大、缩小或移动。
软件拼接系统是用软件来分割图像，采用软件方法拼接图像，可十分灵活的对图像进行特技控制，如在任意位置开窗口；任意放大、缩小；利用鼠标即可对所开的窗口任意拖动，在控制台上控制屏幕墙，如同控制自己的显示器一样方便。
软件与硬件相结合的拼接系统,可综合以上两种方法的优点,克服其缺点。这种系统可以实用显示多个RGB模拟信号及XWindow的动态图形，是为多通道现场即时显示专门设计的。通过硬件和软件以及控制/舆接口，来实现不同窗口的动态显示。它透明度高：图像叠加透明显示，共有256级透明度，令动态图像和背景活灵活现。并联扩展性极好：系统采用并联框结构，最多可控制上千个投影机同时工作。
投影显示墙的比较 CRT LCD DLP 目前国际上流行产品的尺寸（对角线/英寸） 41、44、51
72、84、100、120、150 50、60、67 光源 7英寸投影管 灯泡 灯泡 一般使用寿命（小时）
大于10000 1000--6000（UHP） 8000--10000（UHP） 物理接缝（gap between
screen） ＜0.8mm ＜0.8mm ＜0.8mm 光学接缝（gap between image） 1mm 1mm
0.8mm 使用的单元数增加会增加对控制系统的要求，因此会增加造价 其他 必须增加蠕动功能，否则会产生burning效应
无此要求 颜色（相对） 色还原性最好 最差 介于两者之间 亮度 最低（7英寸170ANSI流明）
较高（600ANSI流明以上） 较高（600ANSI流明以上） 会聚 要进行会聚调试 单元分辨率
640*480/800*600 800*600/1024*768/1280x1024
800*600/1024*768/1280x1024 亮度均匀性 >75% >85% >85% 使用场合 视频显示最佳
计算机图文 计算机图文/视频 维护 可能进行会聚和颜色调整，更换投影管 只要更换灯泡时进行颜色和亮度调整
只要更换灯泡时进行颜色和亮度调整 单屏： (镶墙式、箱体式）
组成：单屏大屏幕一般由投影机、背投屏幕、金属结构、光学反射系统及散热系统组成。
功能：主要用于动态视频图像及计算机图像的显示，就如一台超大的显示器或电视机。
优点：造价低，屏幕尺寸较灵活，一般有72″(1463mm×1097mm)，84″(1706mm×1280mm)，
90″(1854mmm×1396mm)， 96″(1950mm×1463mm),
100″(2032mm×1524mm), 120″(2438mm×1828mm),
125″(2508mm×1874mm), 140″(2845mm×2134mm),
150″(3048mm×2286mm),160″(3252mm×2440mm),无拼接缝。
缺点：屏幕尺寸越大，要求背投空间越大 灯泡寿命短(约1000-6000小时)
不能连续24小时工作(若必须7/24连续工作，需选择专业控制室投影机，造价高) 拼接投影墙(大尺寸拼接）
由多台投影机，多个屏幕，矩阵及图像处理器构成，一般用于高分辨率，超大屏幕以及多画面显示。
单元屏幕尺寸一般有72″(1463mm×1097mm)，84″(1706mm×1280mm)，
90″(1854mm×1396mm)， 96″(1950mm×1463mm), 100″(2032mm×1524mm),
120″(2438mm×1828mm), 125″(2508mm×1874mm),
140″(2845mm×2134mm),
150″(3048mm×2286mm),160″(3252mm×2440mm),投影机一般选用LCD或DLP投影机、屏幕可选择进口光学透镜屏或国产散射屏。
优点：
1)显示面积巨大，造价较低。 2)单元屏幕尺寸，控制较灵活，可方便控制显示面积。
缺点：
1)单元屏幕尺寸越大，所需背投空间越大。
2)由于多块屏幕拼接在一起就会有亮度，颜色的差异，需要挑选投影机及对投影机镜头与光学透镜屏的光焦匹配，尽可能做到单屏中心亮度与4角亮度均匀，多块屏幕亮度与颜色一致。
3)灯泡寿命短，约1000-6000小时，与所选投影机有关。
4)不能连续24小时工作(若必须7/24连续工作，需选择专业控制室投影机，造价高。
-------------------------------------------------------------------------------------------------------------------------------------
