Fran
EG系列
大和化学工业为了应对各种用途(UL安规产品、建筑材料、汽车用材料、飞机用材料及室内装饰材料等)的阻燃要求，作为Fran
EG系列，推出了粉状阻燃剂Fran EG-11、15、18；水分散阻燃剂Fran
EG-50、80；与水性丙烯酸树脂乳液合一的Fran EG-50BK、80BK等7个品种，这7个品种全为无卤、无锑绿色环保阻燃剂。
|
阻燃剂Fran EG系列的阻燃机理为特殊阻燃性化合物通过受热形成牢固的阻燃层以阻止燃烧蔓延。其对具有炭化现象的材料也能发挥阻燃效果。
粉状Fran EG-11、15、18可添加于丙烯酸树脂等各种树脂中使用，其适用于水性及溶剂型树脂。
经Fran EG系列处理后的燃烧意想图及实际燃烧结果(照片，垂直法)如下所示：
|
阻燃性能试验装置 |

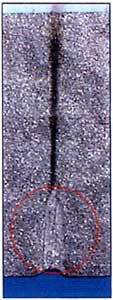

垂直法燃烧意想图及实际燃烧结果
<普通的阻燃整理> |
<Fran EG系列的阻燃整理> |
 |
| 对用普通阻燃整理无效的材料，经Fran
EG系列整理后，能在受热时迅速形成阻燃层，阻止燃烧蔓延。 |
|
圈内为受热时所形成的阻燃层。 |
|
请浏览Fran EG系列各品种的介绍。
树脂添加型阻燃剂Fran
EG-11
|
特点： |
|
无卤，燃烧时不产生有害气体(卤化氢，二恶英类)。
利于环境的无锑、无甲醛阻燃整理剂(含磷)。
受热时形成阻燃层阻止燃烧蔓延。
搀合于PP、PE、ABS／木粉等的树脂使用，符合UL94V-0阻燃规格。 |
| 物化性能： |
|
外 观：灰白色粉末
浓 度：99%以上
主要组分：特殊磷类、氮类化合物、无机化合物 |
| 应用举例： |
|
以70:30 (PP树脂／Fran EG-11)的比例搀合后，制成片状(双轴挤出机→注射成型机)。 |
| 测定结果： |
|
阻燃性能达UL94V-0级(2.5mm厚)。 |

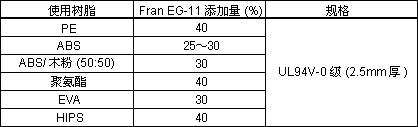

Fran EG-11的应用举例及测定结果
|
注意事项： |
|
与树脂搀合时，如果阻燃剂粒子破碎会降低功效，因此请采用不易损伤阻燃剂粒子的方法。
含有300μm 大小的粒子，因此不可用于纺丝加工。
250℃左右时粒子体积开始膨胀，请注意加工温度(由于PET、Nylon、PC需要高温加工，为此使用受到一定限制)。
添加量视所要求的阻燃性能而定。通过事先试验来确定使用量。 |
| 包装： |
|
15kg／纸袋 |
溶剂型树脂用添加型阻燃剂
Fran EG-15
Fran EG-15通过特殊阻燃化合物受热所形成的特殊阻燃层来早期阻止燃烧蔓延。
|
特点： |
|
对醋酸乙酯等各种有机溶剂的分散性良好。
无卤，在燃烧时不产生二恶英等有害气体，是不含锑化合物的绿色环保新型阻燃剂。
对多种树脂有效，具有抗熔滴性能。 |
| 物化性能： |
|
外 观：灰色粉末
粒子直径：300μm
主要组分：特殊阻燃化合物(含磷) |
| 用途： |
|
适合用于各种溶剂型树脂、粘合剂及聚合物材料的阻燃化
|
| 应用举例： |
|
将Fran EG-15添加于树脂充分溶解后，调整至适当的粘度，涂层处理。 |

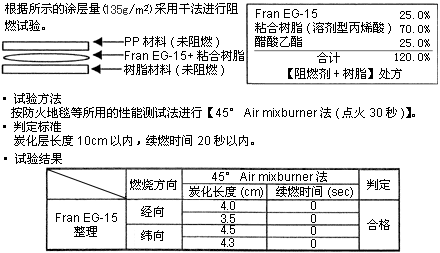

Fran EG-15应用举例
无卤乳液树脂用添加型阻燃剂Fran
GP-7
Fran GP-7属无卤乳液树脂用添加型阻燃剂。与丙烯酸树脂混合后，可作为无卤汽车内装材料背面涂层剂使用。
|
特点： |
① |
安全性
|
|
无卤，燃烧时不产生二恶英等有害气体。
原料严选，不含锑。 |
|
| |
② |
阻燃性
|
|
根据所添加的树脂种类而异，燃烧时呈熔融收缩状态，发挥自熄性。 |
|
| |
③ |
Anti-fogging性
|
| |
④
|
其他
|
| 物化性能： |
|
外观：白色糊状分散液
pH值：6~9 (2%soln.)
不挥发成分：50±2%(105℃×45min)
粘度：10,000~20,000cps(B型No.4) |
| 应用举例： |
|
Fran GP-7
丙烯酸树脂(50%)
增稠剂(CMC类)
|
50
50
x |
|
| 合计 |
100+x |
|
采用分散机均匀搅拌后，将粘度增至10,000cps左右，再用刮刀涂布机进行背面涂层，烘干(105℃×10min)。
|
| |
|
试样： 纯涤纶汽车内装用材料
250g／m2
阻燃性 ： 阻燃(干布60g／m2，MVSS#302法)
Anti-fogging性：未经阻燃整理试样14.5(120℃×8hr，大和化学工业试验法)
阻燃整理试样 9.4
臭气：经阻燃整理的试样臭气少(80℃×3hr，官能试验)
|
| 包装： |
|
50kg／纤维桶，200kg/开口桶 |
无卤阻燃背面涂层剂Fran
coat NES-5
Fran coat NES-5无卤阻燃背面涂层剂兼备许多特点。手感柔软，透明涂层。
|
特点： |
① |
安全性
|
|
无卤，燃烧时不产生二恶英等有害气体。
原料严选，不含锑。 |
|
| |
② |
阻燃性
|
|
根据布料种类而异，涤纶机织物(干布50g／m2)可达阻燃化。
燃烧时呈熔融收缩状态，能发挥稳定的自熄性。 |
|
| |
③ |
Anti-fogging性
|
|
应对汽车内装材料所需的Anti-Fogging性。 |
|
| |
④
|
其他
|
| 物化性能： |
|
外观：白色糊状分散液
pH值：6~9(2%soln.)
不挥发成分：45~48%(105℃×45min)
粘度：20,000~50,000cps(B型No.4 12rpm) |
| 包装： |
|
200kg／桶 |
