HS-170双酚F环氧树脂

概述      HS-170 低粘度液体环氧树脂是一种环氧氯丙烷和双酚F标准反应生成的低粘度特种液体环氧树脂

简介      HS-170 低粘度液体环氧树脂没有经过改性的双酚F环氧树脂，其特点低粘度，与普通双酚A环氧树脂可任意比例混合，同時可提高可挠性、密著性，適用于土木建筑、电气绝缘材料等的应用。HS-170 低粘度环氧树脂也可单独使用，但经常组合E-51或者E-44环氧树脂，不仅降低粘度，结晶趋势也取消。双酚F型环氧树脂的特点是黏度小，不到双酚A型环氧树脂黏度的1/3，对纤维的浸渍性好。其固化物的性能与双酚A型环氧树脂几乎相同，但耐热性稍低而耐腐蚀性稍优。 液态双酚F型环氧树脂可用于无溶剂涂料、胶粘剂、铸塑料、玻璃钢及碳纤维复合材料等。

在不同的环境条件下多种固化剂可以固化这种树脂。最常用的是脂肪族多胺，聚酰胺 酸酐和其他改性胺类固化剂。

典型应用  本产品适用的应用包括：

•  粘合剂

•  浇铸和模具

•  复合材料

•  罐头和卷材涂料

•  船舶和防护涂料

•  光固化涂料

•  灌封和封装

关键指标

典型性能

双酚F环氧树脂/DDM固化参数

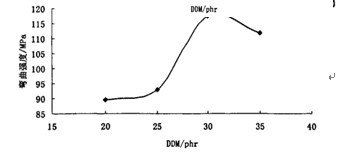

双酚F环氧树脂与DDM用量如下对拉伸强度、弯曲强度、TG实验DDM用量为30份最佳。

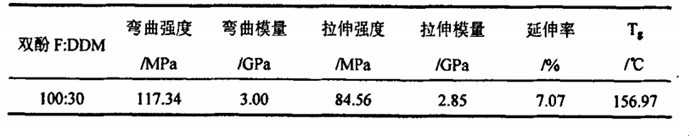

通过对DDM固化双酚F环氧树脂体系的性能研究和固化过程的DSC研究， 确定最佳树脂体系配方以及最优固化制度为60"C／4h+90、2／3h，固化物的性能见表如下表格

    DDM是一种性能优异的中温固化剂，结构中含有刚性的苯环，与双酚F环氧 树脂固化产物具有很好的耐温性能，并且预固化温度较低，所以采用DDM与其它 固化剂进行改性或复配的方法是满足真空辅助RTM成型工艺要求的可行途径之 一．由于DDM在室温下为固体，不便于工艺操作，需要解决的主要问题是在发挥

DDM优异耐温性能的前提下，使DDM能够液化

主要提示：我们保证在通常的运输和贮存条件下，以上产品在保质期内均不会出现任何质量问题。但由于我们无法控制产品具体的应用领域、使用方法和工艺条件等因素，所以我们不承担这方面相应责任。我们建议客户在正式使用前应对其性能进行测试，并遵循正确的使用方法。
