9002G A/B环保型环氧灌封树脂

<% 'on error resume next sql="select * from category" rs.open sql,conn,1,1 if rs.eof and rs.bof then response.write "" else do while not rs.eof %> <% rs.movenext loop end if rs.close %>

■ 首页
■ 网站登陆
■ 环氧树脂
■ 固化剂
■ 聚氨酯
■ 硅橡胶
■ 环氧地坪
■ 色粉颜料
■ 抗氧剂
■ 阻燃剂
■ 填充剂
■ 消泡剂
■ 环氧新闻
■ 企业大全
■ 明星企业

没有分类

9002G A/B环保型环氧灌封树脂

一．前言：

一些物质对环境的危害已成为当前一个严重的公共问题。本公司以完美服务和丰富经验制造之9002G A/B环保型环氧树脂，能够很好地解决环境污染问题。为满足FBT制造商转向生产对环境无害之产品，本公司已经开发出了具有优异物理、电气、环保和经济特性之上述绿色产品。

9002G A/B新型绿色灌封料具有优良的工艺性能，以保证FBT的精确加工，同时确保FBT在使用期内具有最佳的电气和机械性能。该产品建议用于高压器件之灌封。

二．产品特点：

无卤素、无磷、无锑型、环保型产品；具优异之机械和电气特性；适用期长，可操作性佳；对线圈之浸渍能力佳，填料沉降少；阻燃达到UL 94 V-0级（6 mm）；适用于灌封回扫描变压器。

三．常规特性：

项    目 9002G A 9002G B

外     观高粘度的灰色（或白色）液体浅黄色透明液体

粘度（40℃，GB-2794-79） 10000~15000 mPa.s 18~23 mPa.s

密度（25℃，GB-4472） 1.70~1.75 g/cm³ 1.18~1.20 g/cm³

贮存期参见原包装之保质期（六个月）参见原包装之保质期（六个月）

   注：以上所介绍之产品必须密闭存放于干燥处。该条件下之贮存期可见以上所述。由于填料会导致沉淀，9002G A 最好于15~25℃条件下    存贮。

四．使用工艺：

有填料之组份会导致沉淀，从原包装容器取出前必须经过搅拌，以避免计量时产生误差。可先将其在容器中加热至60°C~80°C，以利于搅拌及取料。

在混合灌封之前，树脂必须在一个65°C~85°C的密闭槽中搅拌均匀，真空度1~5 mbar。固化剂置于25°C~40°C之密闭槽中，真空度1~5 mbar。在树脂和固化剂经过一个计量仪器后，进入搅拌推进器。

1．混合比：

重量比：9002G A: 9002G B=100份:30~32份；

体积比：9002G A: 9002G B=100份:44~46份。

2．操作粘度：

不同温度下之混合粘度:

温度（°C） 25 40 60 80

粘度（mPa.s） ≤2000 ≤600 ≤350 ≤90

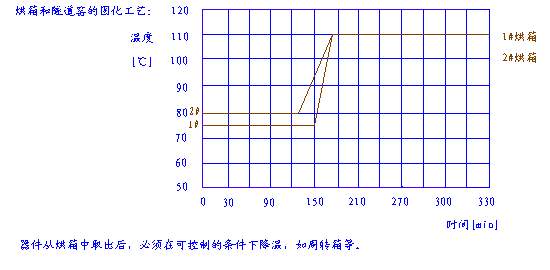

    固化工艺：

下面所介绍之固化工艺可作为一个指导方针，顾客可根据FBT的实际情况制定固化工艺。

建议用烘箱的工艺一：总固化时间5小时30分钟。

建议用隧道窑的工艺二：总固化时间5小时25分钟。

固化工艺一固化工艺二

烘箱隧道窑

FBT起始温度： 35℃ FBT起始温度： 60℃

150 min at 75℃ 1区：130 min at 80℃

20 min from 75℃ to 110℃ 2区：45 min from 80℃ to 110℃

150 min at 110℃ 3区：150 min at 110℃

流程图显示准备、灌封固化工艺之建议参数

　 9002GA 9002GB FBT   parts

器件抽真空　　

　

温度 75℃ RT（≥25℃） 75~105℃

压力 2 mbar 2mbar /

时间　　　

混合管温度 75℃ 75℃ /

混合比（重量比） 100 30~32 /

混合比（体积比） 100 44~46 /

　　 9002GA/B 　 35~60℃

混合室温度 60℃ 　

预抽真空压力 ≤2 mbar 　

达到压力时间 ≥20 sec 　

灌封压力 5 mbar 　

后抽真空压力 ≥5 mbar 　

达到压力时间 ≥5 sec 　

　烘箱　　 FBT 部件

固化非连续　　连续

凝胶化烘箱温度及时间 75℃，150 min 　 1区 80130min

升温 30 min from 75℃ to 110℃ 　 2区 45 min from 80 to 110

后固化 +150 min at 110℃ 　 3区 +150 min at 110℃

总固化时间 5 hrs+30min 　　 5 hrs+25min

五、产品特性：

平均值：平均值由在75°C/2.5hrs+75~110°C/0.5hrs+110°C/2.5hrs 固化后的标准样品测得。

物理与机械特性

项    目测试依据单     位标准值

外观目测 / 灰色或白色

硬度 ASTM-D 2240 Shore-D 90

密度，25℃ GB-4472 g/ml 1.6

玻璃化转变温度 DSC ℃ 108~112

弯曲强度，25℃ GB-1043 N/mm² 74

断裂伸长，25℃ GB-1043 % 1.3

弯曲模量，25℃ GB-1043 N/mm² 5500

吸水率，23℃/24hrs % <0.1

                 100℃/30min % <0.15

热膨胀系，-30~+125℃ GB1036-70 ℃^-1 4.5×10^-5

热传导系数，25℃ GB-3399-82 W/mK >0.84

阻燃性 UL94 Stage V-0(6 mm)

体积电阻率，25℃ GB-1410 Ω.cm >3.9×10¹⁵

表面电阻率，25℃ GB-1410 Ω >5.8×10¹⁴

介电常数,25℃,1MHZ GB-1049 3.8±0.1

介质损耗角正切,25℃,1MHZ GB-1049 % <0.8

绝缘强度,25℃ GB-1048 Kv/mm
>25

六、工业卫生：

该产品之使用和加工必须遵守有关工业卫生法则。

七、注意事项：

1．请保持工场之清洁、干燥。

2．请注意避免固化剂与人体直接接触。

3．未用完之固化剂盖子务请盖严，以防止吸湿失效。

八、包装与运输：

A： 25KG、240KG 有内镀层之金属桶。

B： 20KG、200KG 有内镀层之金属桶。

本产品为非危险品，可按一般物品运输。

注：以上特性数据为该产品于湿度70%、温度25°C时测试之典型数据，仅供客户使用时参考，并不能完全

      保证于某个特定环境时能达到的全部数据。敬请客户使用时，以实测数据为准。

　
