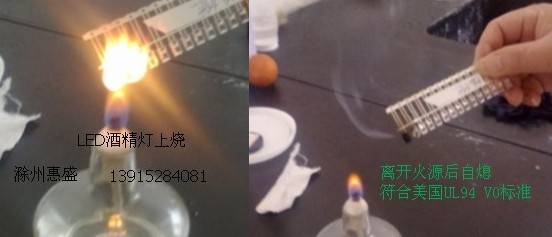

现阶段LED环氧树脂行业目前对环氧树脂的要求越来越高，有些高档场合（比如：娱乐场所的LED需要阻燃达到UL94-V0级，因为娱乐场所使用时间较长，功率较大，比一般场合容易发生火灾等不安全的情况，所以要求相关场合使用的材料都要达到阻燃之要求！）滁州惠盛电子材料有限公司在客户提出这样的要求后，马上抽调研发人员对阻燃环氧树脂胶进行研发，在经过半年的小试、中试、批量供货后，最近向本网（中国环氧树脂应用网http://www.china-epoxy.com通迅员）发来新闻稿，说该产品的研发已完成，通过了客户的验收，公司内部也开了会议，确认此产品的设计定型，相关研发人员也得到了相应的奖利。

一、主要原料：

5800ZRA环氧树脂（滁州惠盛）：采用进口美国的阻燃环氧树脂及阻燃稀释剂及其它助剂；

5800ZRB固化剂（滁州惠盛）：采用意大利进口甲基六氢苯酐及抑制反应过程中的气泡添加剂等原料。

二、使用工艺：

a)   A料在使用前先放入75~80℃的烘箱中预烘，预烘时间一般在两小时以上。冬季取上限温度预热，夏季取下限温度预热。

b)   将预烘好的A料按照配比进行配料，将配好的A/B料充分搅拌均匀进行5分钟左右的真空脱泡，没有真空条件也可直接进行封装，将灌封好的产品直接进入固化炉进行固化。

c)   操作过程注意事项：

l  在配料时请注意配比的误差不能超过±2%，如果B料偏少会直接造成发光管黄变Tg点温度偏低，如果B料偏多会造成发光管发脆的现象。在搅拌过程中，如果A/B料搅拌不够均匀在固化过程中会产生大量的气泡和发光管部分黄变部分不黄变的现象发生。

l  在配料时，每次配胶的总量我公司建议不要超过2KG，由于环氧树脂和固化剂混合后会产生放热性的化学反应，配胶的总重量越多A/B组份越容易引起固化反应。为了避免配好的A/B料在使用时发生固化反应，我公司建议在配料时应注意配料的重量和A料预热的温度。

三、固化条件：（比例5800ZRA：100克 配 5800ARB：100克）

130~135℃，min 30~40分钟脱模,如超出固化时间可能造成难脱模现象,老化温度：130℃，5～6小时

四、新闻提供者：滁州惠盛电子材料有限公司 研发部 联系人：金银山13956285366

-----------------------------------------------------------------------------------------------------------------------------------------
(责任编辑：admin)----[注:本网站(中国环氧树脂应用网http://www.epoxy-c.com联系人:金先生18955005198)发布的有关产品价格行情信息，仅供参考。实时价格以现实流通中为准。受众若发现信息有误，可向本网建议及时修改或删除。受众在浏览本网站某些产品信息之后，使用该产品时请向专业人士及生产商和经销商咨询，本网站不对该产品的任何使用后果负责。本站所有文章、图片、说明均由网友提供或本站原创，部分转贴自互连网,转贴内容的版权属于原作者。如果本站中有内容侵犯了您的版权，请您通知我们的管理员,管理员及时取得您的授权或马上删除!]
